هذه الإخفاقات لها أنماط، ويمكن تشخيص معظمها خلال 30 دقيقة أو أقل. يتمحور هذا الدليل حول كيفية عمل استكشاف الأخطاء وإصلاحها فعليًا: بدءًا مما يمكنك رؤيته على الشاشة، ثم الرجوع إلى السبب. سواء كنت تحافظ علىشاشات عرض LCD التجاريةفي البيع بالتجزئة، أو تشغيل اللوحات في الأكشاك العامة، أو تصحيح أخطاء الأجهزة المضمنة أثناء التطوير، تكون عملية التشخيص هي نفسها.
مرجع سريع للأعراض
استخدم هذا الجدول كفلترك الأول. يمكن أن تؤدي الأسباب المتعددة إلى نفس الأعراض، لذا تعامل معها كإتجاه بداية، وليس كإجابة نهائية.
| أعراض | السبب الأكثر احتمالا | الإجراء الأول |
|---|---|---|
| شاشة مظلمة تمامًا، بدون إضاءة خلفية | انقطاع التيار الكهربائي أو الصمامات في مهب | قياس جهد الدخل في دبابيس الوحدة |
| الشاشة قيد التشغيل ولكنها خافتة جدًا | تدهور الإضاءة الخلفية أو فشل مجموعة LED | اختبار دائرة الإضاءة الخلفية بشكل مستقل |
| صورة باهتة لا يمكن رؤيتها إلا باستخدام مصباح يدوي | فشل الإضاءة الخلفية للوحة - بحد ذاتها وظيفية | فحص شرائط LED ودائرة السائق |
| عرض وامض أو وامض | كابل شريطي فضفاض أو جهد إمداد غير مستقر | أعد تثبيت كافة الموصلات؛ تحقق من تموج العرض |
| خطوط عمودية أو أفقية عبر الشاشة | الركيزة المتشققة أو خطأ في برنامج التشغيل IC | الفحص البصري تبديل لوحة القيادة |
| أحرف مشوشة أو مفقودة | عدم تطابق البروتوكول أو خطأ في البرامج الثابتة | التحقق من إعدادات الاتصال مقابل ورقة البيانات |
| شاشة بيضاء بدون محتوى | فشل التهيئة أو فقدان الإشارة | التحقق من تكوين البروتوكول؛ تأكيد توقيت إعادة التعيين |
| صورة ظلية مستمرة أو احتراق-. | الصورة الثابتة على لوحة التقادم طويلة جدًا | دورة الطاقة تشغيل بكسل-نمط اختبار التحديث |
| إدخال اللمس لا يسجل | كابل اللمس تالف أو البرامج الثابتة التالفة | تحقق من كابل الشريط. إعادة -وحدة التحكم باللمس بالفلاش |
| إعادة تعيين عشوائية أو تدوير الطاقة | ارتفاع الجهد أو القدرة الحالية غير كافية | قياس العرض مع الذبذبات. إضافة حماية الطفرة |
ما الذي يسبب في الواقع فشل وحدة LCD؟
تدهور الإضاءة الخلفية
الإضاءة الخلفية هي أكثر -فشل مكون فردي شيوعًا في وحدات شاشات الكريستال السائل. يتم تعتيم مصفوفات LED تدريجيًا على مدار عمرها التشغيلي - حيث يقوم المصنعون بتأهيل المنتجات ضدهامعايير اختبار موثوقية أشباه الموصلات JEDEC، وتختلف فترات العمر المقدرة بشكل كبير بين لوحات الفئة -المستهلكة والصناعية-. قم دائمًا بالرجوع إلى ورقة بيانات الوحدة الخاصة بك للتعرف على عمر الخدمة المقدر لها في ظل ظروف التشغيل الخاصة بك، وليس إلى رقم صناعي عام.
لا تزال الشاشة ذات الإضاءة الخلفية المتدهورة تخضع للفحوصات الكهربائية. تعمل اللوحة - ولا يمكنها إنتاج صورة قابلة للقراءة في الإضاءة المحيطة العادية. إذا كانت الشاشة تبدو مقبولة في غرفة معتمة ولكنها تصبح غير مرئية تقريبًا تحت إضاءة المكتب الساطعة أو في الهواء الطلق، فإن الإضاءة الخلفية هي أول شيء يجب اختباره.
⚠️ خطأ شائع:التعويض عن الإضاءة الخلفية الخافتة عن طريق دفع السطوع إلى الحد الأقصى. يؤدي ذلك إلى تسريع تآكل مصابيح LED وتقصير العمر الإنتاجي المتبقي للمكون المتدهور بالفعل-. يؤدي اختيار الأجهزة ذات السطوع المناسب منذ البداية إلى تجنب المشكلة تمامًا - راجع ما يميزهاوحدات LCD -من الدرجة التجاريةمن بدائل فئة المستهلك-.
مشاكل الموصل والكابلات
تتحلل الكابلات الشريطية وموصلات الحمار الوحشي ومفاصل اللحام تحت الاهتزاز والتدوير الحراري والمرونة المتكررة. يكون وضع الفشل دائمًا متقطعًا: وميض في اتجاهات معينة، أو سقوط أجزاء من العرض تحت الاهتزاز، أو شاشة تعمل عند بدء التشغيل ولكنها تفشل عند درجة حرارة التشغيل. تؤدي إعادة تركيب كل موصل قبل طلب الأجزاء إلى حل نسبة كبيرة من الشكاوى الميدانية دون أي تكلفة.
الإجهاد البيئي
البرد يبطئ استجابة البلورات السائلة. تعمل الحرارة على تسريع شيخوخة المستقطب وتصفيح المادة اللاصقة. تؤدي الرطوبة إلى تآكل الأقطاب الكهربائية من الداخل، مما يؤدي إلى فقدان أجزاء العرض التي تتفاقم تدريجيًا على مدار أسابيع. حدد دائمًا أسوأ الحالات-، وليس الحالات المتوسطة. للتطبيقات في البيئات الصعبة،حلول شاشات الكريستال السائل المتكاملة مع التصنيفات البيئية المطابقةتستحق التقييم قبل النشر، وليس بعد حدوث فشل ميداني.
⚠️ خطأ شائع:اختبار شاشة عرض في ظروف معملية وافتراض أنها ستؤدي نفس الأداء في الهواء الطلق، أو في مستودع بارد، أو بالقرب من مصدر للرطوبة - دون التحقق من أن فئة IP المقدرة للوحدة ونطاق درجة الحرارة يتطابقان فعليًا مع بيئة النشر.
مشاكل إمدادات الطاقة وأخطاء السائق
تتسبب طفرات الجهد في تلف IC الفوري للسائق. يؤدي تموج العرض - ضوضاء التيار المتردد على حاجز التيار المستمر - إلى حدوث ضرر تراكمي أكثر دقة: عمليات إعادة تعيين عشوائية، وضوضاء الصورة، وتقصير عمر LED. راجع ورقة بيانات الوحدة الخاصة بك لمعرفة الحد الأقصى المسموح به من جهد التموج؛ لا يوجد حد عالمي ينطبق على جميع أنواع اللوحات.
تعد أخطاء البرامج الثابتة وعدم تطابق البروتوكولات فئة منفصلة تحاكي فشل الأجهزة بشكل مقنع. غالبًا ما تكون الشاشة البيضاء أو الإخراج المختلط بعد تبديل اللوحة أو تحديث البرنامج خطأً في التكوين، وليست لوحة مكسورة. هذا التمييز مهم متىمقارنة تنسيقات شاشات LCD وشريط LED- التقنيات المختلفة لها سلوكيات بروتوكول وتوقيعات خطأ مختلفة.
عملية تشخيصية مكونة من ست-خطوات
العمل من خلال هذه بالترتيب. توقف بمجرد تحديد الخطأ - عمليات المبادلة غير الضرورية تضيع الوقت وتقدم متغيرات جديدة.
الخطوة 1 - الفحص البصري قبل التشغيل-.ابحث عن الشقوق والتكثيف خلف اللوحة وعلامات الاحتراق على لوحة PCB والكابلات الشريطية النازحة أو الملتوية. إذا وجدت ضررًا جسديًا، فلا تستخدم القوة. يمكن أن يتسبب الاتصال القصير في حدوث أضرار متتالية تكون أكثر تكلفة بكثير من الخطأ الأصلي.
الخطوة 2 - تحقق من جهد الإدخال.استخدم مقياسًا متعددًا عند دبابيس إدخال الطاقة الخاصة بالوحدة. الفولتية المقدرة النموذجية لألواح TFT هي 3.3 فولت، أو 5 فولت، أو 12 فولت - تحقق من ورقة البيانات الخاصة بك. قراءة أكثر من 5% خارج المواصفات تستدعي التحقيق. بالنسبة للأخطاء المتقطعة، قم بإضافة راسم الذبذبات للتحقق من تموج العرض مقابل المواصفات المسموح بها في ورقة البيانات.

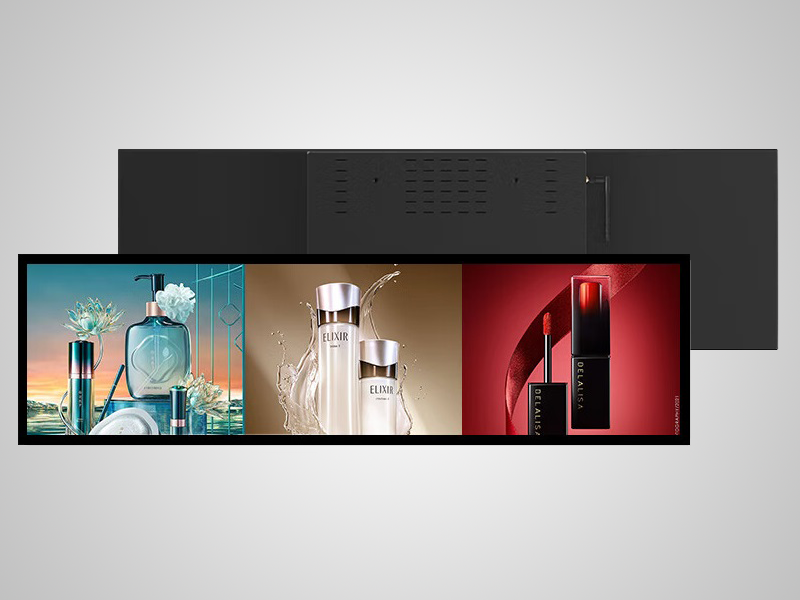

الخطوة 3 - عزل الإضاءة الخلفية.في غرفة معتمة، قم بتسليط مصباح يدوي على سطح اللوحة بزاوية. إذا تمكنت من عرض صورة باهتة، فهذا يعني أن اللوحة تعمل وأن الإضاءة الخلفية فقط هي التي تعطلت. يزيل هذا الاختبار الفردي نصف شجرة التشخيص في أقل من 10 ثوانٍ - ويعمل بشكل جيد أيضًايعرض شريط-تنسيق LCDكما هو الحال في الألواح المستطيلة القياسية.
الخطوة 4 - قم بتبديل الكابلات واللوحات بشكل منهجي.قم بتحميل-نمط اختبار جيد ومعروف. استبدل كابل الشريط بوحدة عمل تم التحقق منها. إذا كان الخلل يتبع الكابل، فالكابل هو المشكلة. إذا بقي مع المجلس، فإن المجلس هو التالي. استبدل المكون الأقل تكلفة والأكثر سهولة أولاً.
الخطوة 5 - تحقق من بروتوكول الاتصال.غالبًا ما تكون الشاشة البيضاء أو الإخراج المشوه بعد تبديل اللوحة خطأً في التكوين. تحقق من معدل الباود (UART)، أو وضع SPI (CPOL/CPHA)، أو عنوان I2C مقابل ورقة البيانات. تلتقط هذه الخطوة حصة غير متناسبة من الأخطاءبيئات عرض الكشكحيث يتم استبدال الوحدات في الميدان، غالبًا من خلال وثائق غير مكتملة.
الخطوة 6 - قم بتكرار شروط الحقل على مقاعد البدلاء.غالبًا ما يكون للشاشة التي تعمل في المختبر ولكن تفشل في النشر سبب جذري يتعلق بالحرارة أو الاهتزاز. قد يتم فتح الموصل الهامشي عند 22 درجة بالكامل عند 55 درجة. قم بتطبيق الحرارة الخاضعة للرقابة أثناء اختبار الطاولة - يحدد الخطأ الذي يظهر فوق درجة حرارة معينة التمدد الحراري كآلية مباشرة.
إصلاح أو استبدال؟ إطار القرار
الإصلاح منطقي عندماتم تحديد الخطأ إلى مكون واحد قابل للاستبدال - كابل، ومصفوفة إضاءة خلفية، وتحديث البرنامج الثابت - الوحدة هي جزء من نظام حيث يتضمن الحصول على بديل فترة توقف كبيرة أو إعادة تصميم، ومن الواضح أن تكلفة الإصلاح أقل من تكلفة وحدة جديدة.
يكون الاستبدال أكثر منطقية عندماتظهر أعراض متعددة في وقت واحد. تعد الإضاءة الخلفية الخافتة وتآكل الموصل وظلال الصورة التي تظهر معًا مؤشرًا موثوقًا لنهاية عمر الخدمة، وليس خطأً واحدًا قابلاً للإصلاح. يكون الاستبدال منطقيًا أيضًا عندما توفر الوحدة الحالية مواصفات أفضل - سطوع أعلى، ودرجة حرارة تشغيل أوسع، وحماية أفضل للدخول - مما قد يقلل من عبء الصيانة في المستقبل.
قبل الالتزام بأي من المسارين، قم بالإجابة على هذه الأسئلة الخمسة:
- فهل هذا هو الفشل الأول للوحدة أم أنها فشلت من قبل؟
- هل يقتصر الخلل على مكون واحد قابل للاستبدال؟
- هل تظل تكلفة الإصلاح الإجمالية - من قطع الغيار والعمالة ووقت التوقف عن العمل - أقل بشكل واضح من تكلفة الاستبدال؟
- هل ستستمر الوحدة التي تم إصلاحها بشكل واقعي خلال متطلبات الخدمة المتبقية للنظام؟
- هل يقدم البديل الحالي مواصفات أفضل لهذا التطبيق؟
إذا كانت ثلاث إجابات أو أكثر تؤيد الاستبدال، فهذا هو المسار الأكثر وضوحًا بشكل عام. تصفح كاملامجموعة المنتجاتأوالتحدث مع متخصصحول المصادر. بالنسبة لسياقات البيع بالتجزئة واللافتات،تكوينات LCD مخصصة لافتات البيع بالتجزئةغالبًا ما تقدم اقتصاديات أفضل-على المدى الطويل من المبادلة المباشرة-بالنسبة-.
الصيانة الوقائية
- الضوابط البيئية:يمكنك النشر ضمن نطاق درجة الحرارة والرطوبة المقدر للوحدة، باستخدام أسوأ-ظروف الحالة للتخطيط. في البيئات ذات نسبة الرطوبة العالية-، تعتبر العبوات المغلقة ذات تصنيفات IP التي تم التحقق منها متطلبًا وليس إجراءً احترازيًا.
- إدارة الطاقة:استخدم الإمدادات المنظمة مع الحماية من زيادة التيار في الأجهزة. تجنب تشغيل الإضاءة الخلفية بشكل مستمر بأقصى سطوع - يعمل التحكم التكيفي في السطوع على تقليل تآكل LED دون تأثير واضح على سهولة الاستخدام.
- عمليات التفتيش المجدولة:شهريًا - قم بفحص أماكن توصيل الموصل وابحث عن التكثيف. ربع سنوي - قم بتشغيل نمط اختبار تشخيصي وتحقق من جهد الإمداد تحت الحمل. يتم سنويًا - فحص تموج العرض وفحص الطبقات الضوئية بحثًا عن التصفيح أو تقادم المستقطب.

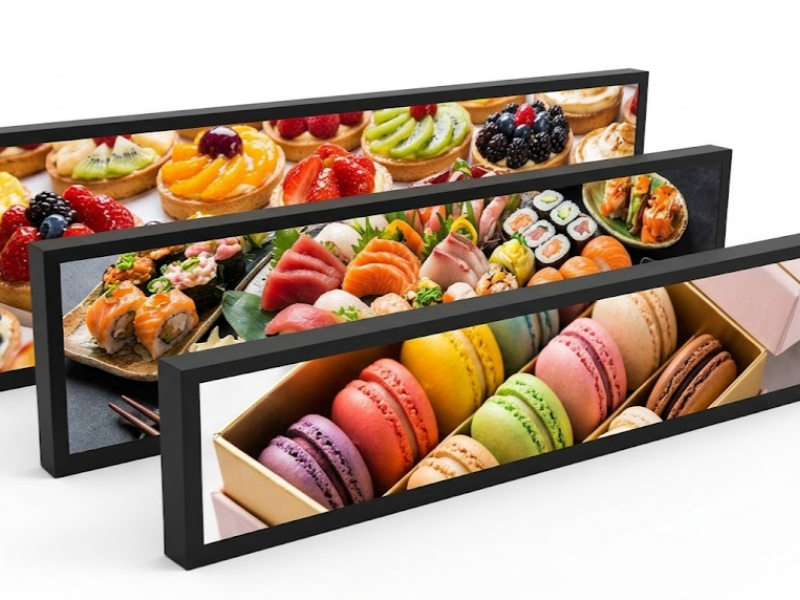

لمحطة الخدمة الذاتية-عمليات النشر التي تعمل بشكل مستمر في بيئات حركة المرور العالية، فإن الفحص ربع السنوي هو أعلى-نشاط صيانة فردي.شاشات LCD الممتدة المستخدمة في بيئات السوبر ماركتمواجهة التعرض المحدد للرطوبة ومواد التنظيف الكيميائية التي قد لا تعالجها جداول الصيانة القياسية بشكل كامل.
الأسئلة المتداولة
تعرض شاشة LCD شاشة بيضاء - هل اللوحة مكسورة؟
ليس بالضرورة. غالبًا ما تكون الشاشة البيضاء عبارة عن فشل في الاتصال أو التهيئة أكثر من كونها ضررًا ماديًا. تحقق من تكوين البروتوكول - معدل الباود أو وضع SPI أو عنوان I2C - مقابل ورقة بيانات الوحدة. يعد هذا أمرًا مهمًا بشكل خاص بعد تحديث البرنامج الثابت أو تبديل اللوحة حيث قد لا يتم نقل الإعدادات بشكل صحيح.
كيف يمكنني معرفة ما إذا كانت الإضاءة الخلفية أو لوحة LCD قد تعطلت؟
قم بتسليط مصباح يدوي على سطح الشاشة بزاوية في غرفة معتمة. إذا كان بإمكانك رؤية صورة باهتة، فهذا يعني أن اللوحة تنتج الإخراج بشكل صحيح وأن الإضاءة الخلفية فقط هي التي تعطلت. لا توجد صورة على الإطلاق تحت المصباح اليدوي مما يعني أن الخلل موجود في اللوحة أو لوحة التشغيل أو مسار الإشارة بينهما.
هل يمكن إصلاح شاشة الخفقان دون استبدال الوحدة؟
في معظم الحالات، نعم. يحدث الوميض في أغلب الأحيان بسبب كابل شريطي غير مثبت، أو وصلة لحام هامشية، أو تموج العرض الزائد. تعمل إعادة تركيب الموصلات والتحقق من استقرار جهد الإمداد تحت الحمل على حل غالبية شكاوى الوميض قبل الحاجة إلى استبدال أي مكون.
هل من الآمن تشغيل شاشة تعرضت للرطوبة؟
لا. اسمح للوحدة بأن تجف تمامًا في بيئة منخفضة الرطوبة-قبل توصيل الطاقة. يؤدي تشغيل شاشة مبللة إلى خطر تآكل القطب الكهربائي وحدوث دوائر قصيرة يمكن أن تؤدي إلى تلف اللوحة بشكل دائم.
لماذا تعمل شاشتي على مقاعد البدلاء ولكنها تفشل في الملعب؟
تحدث حالات الفشل في المجال المتقطع- دائمًا بسبب التمدد الحراري عند درجة حرارة التشغيل، أو الاهتزاز الناجم عن -تقطع الموصل، أو التكثيف أثناء بدء التشغيل. قم بتكرار بيئة النشر الفعلية - درجة الحرارة والاهتزاز والرطوبة - أثناء اختبار المنصة. للحصول على إرشادات حول اختيار الأجهزة التي تتعامل مع الظروف الصعبة بشكل أكثر اتساقًا،هذه النظرة العامة حول خيارات-شاشة LCD عالية الأداءيغطي الاختلافات في المواصفات الأكثر أهمية.
خاتمة
يمكن قراءة أعطال وحدة LCD بمجرد معرفة ما الذي تبحث عنه. لوحة داكنة، وشاشة وامضة، ومخرجات مشوهة - يتم تعيين كل منها إلى قائمة يمكن التحكم فيها من الأسباب المحتملة، وتقوم عملية تشخيص منظمة بإيجاد الخطأ الفعلي بشكل أسرع من استبدال المكونات بشكل عشوائي. تخبرك نفس العملية أيضًا بوضوح عندما يكون الإصلاح قد بدأ مساره ويكون الاستبدال هو الإجابة الصحيحة.
إذا أدى فشل حدث مؤخرًا إلى وضع أجهزة جديدة على جدول أعمالك، فاستكشفكيف يمكن مقارنة شاشات LCD التجارية الحديثة بخيارات العرض التقليدية، أوتقديم استفسارلمناقشة متطلبات التطبيق المحددة الخاصة بك.
