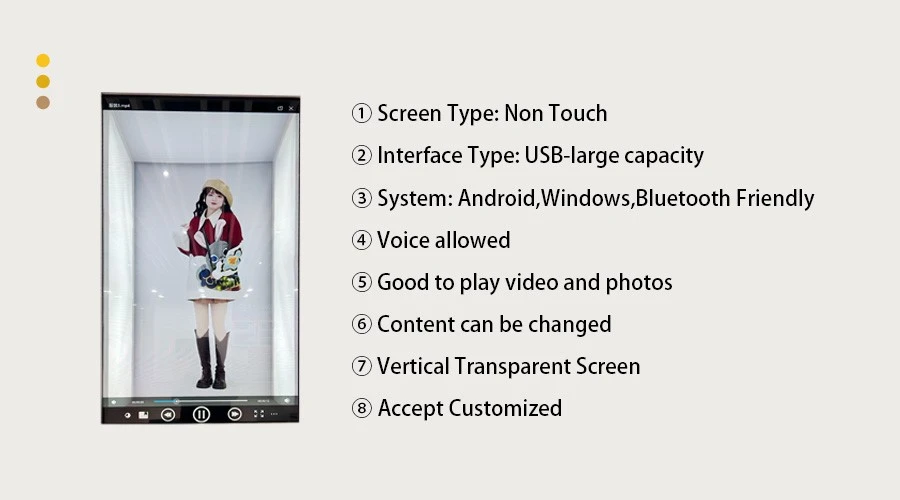

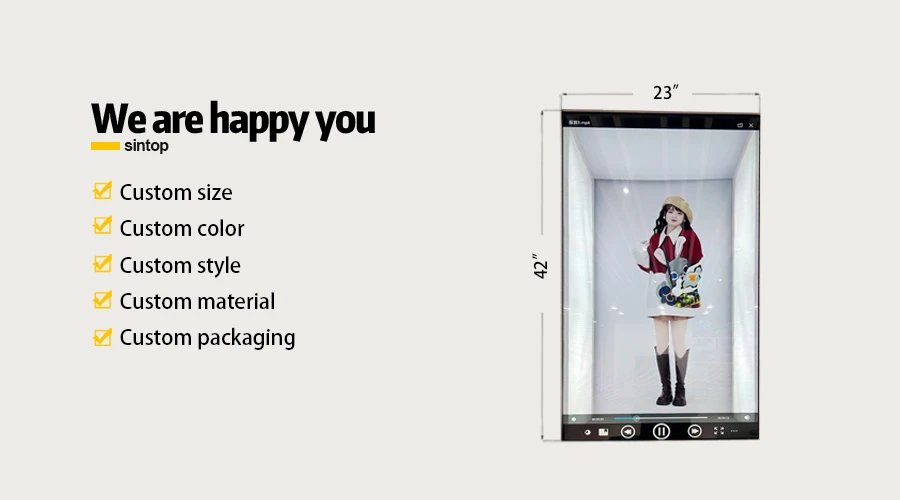

تطور تكنولوجيا العرض
لقد وصل تطور تكنولوجيا العرض إلى مرحلة ثورية مع تطور أنظمة شاشات الأفلام المرنة والشفافة. تمثل شاشات العرض-المتطورة هذه نقلة نوعية في كيفية تكامل المعلومات المرئية مع البيئات المادية، مما يوفر فرصًا غير مسبوقة لتطبيقات البيع بالتجزئة والتطبيقات المعمارية والتجارية.
تُظهر تقنية الشاشة الشفافة، ولا سيما عامل الشكل مقاس 27 × 10 بوصة بدقة Full HD تبلغ 1920 × 1080، الهندسة المتطورة المطلوبة لتحقيق التوازن بين الوضوح البصري وأداء الشاشة.

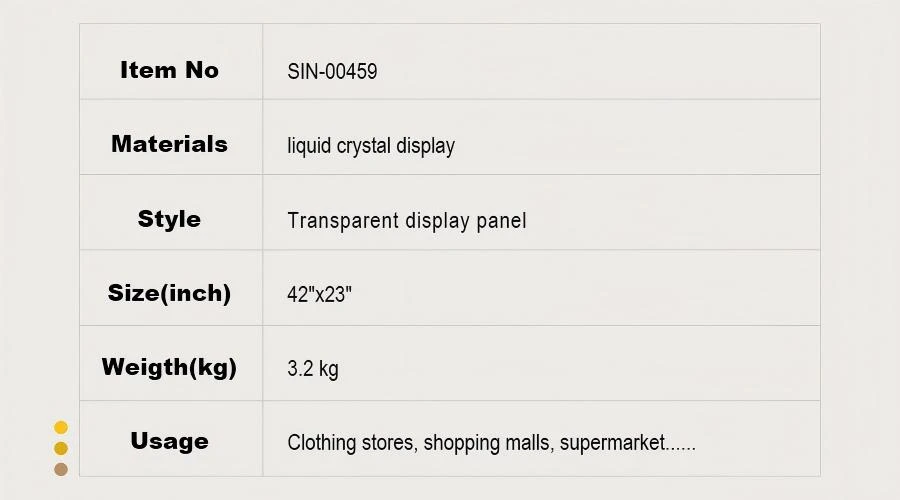

المواصفات الفنية الرئيسية
أبعاد
مقاس 27 × 10 بوصة ونسبة عرض إلى ارتفاع تبلغ 2.7:1
دقة
1920x1080 Full HD بكثافة 81.48 نقطة في البوصة
سطوع
200/600 شمعة/م² (APL 100%/25%)
النفاذية
43% نفاذية للضوء مع وضوح بصري

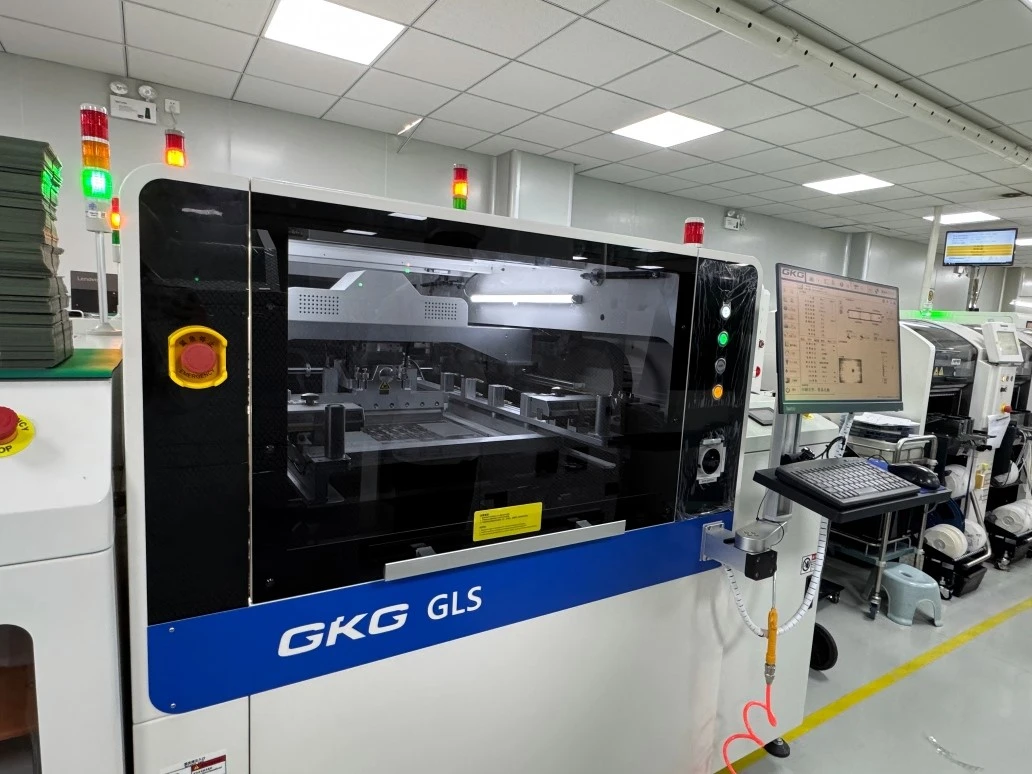

تكنولوجيا اللوحة الأساسية وعملية التصنيع
يكمن أساس شاشات العرض الشفافة الحديثة في تقنية اللوحة المتقدمة التي تحقق نفاذية ملحوظة للضوء بنسبة 43% مع الحفاظ على الدقة البصرية. تمثل نسبة النفاذية المحددة هذه التوازن الأمثل الذي يتم تحقيقه من خلال عمليات التصنيع الدقيقة.
تستخدم لوحة العرض الشفافة مصفوفة معقدة من الأكاسيد الموصلة الشفافة (TCO)، وفي المقام الأول أكسيد قصدير الإنديوم (ITO)، المترسب من خلال رش المغنطرون عند درجات حرارة تصل إلى 300 درجة مع معدل ترسيب يتراوح بين 50-100 نانومتر/دقيقة.
تبدأ عملية التصنيع بتحضير الركيزة، حيث يخضع الزجاج فائق النقاء-الذي يحتوي على أقل من 0.1% من الحديد لعملية تنظيف متعددة-تتضمن حمامات بالموجات فوق الصوتية عند 60 درجة لمدة 15 دقيقة، تليها معالجة البلازما بقوة 150 وات لمدة 120 ثانية. وهذا يضمن أن تتجاوز مستويات الطاقة السطحية 72 داين/سم، وهو أمر بالغ الأهمية لالتصاق الطبقة اللاحقة.
تستخدم بنية البكسل تكوينًا فريدًا حيث تشغل كل وحدة بكسل فرعية-نسبة 35% فقط من المساحة المخصصة لها، مع ترك 65% شفافة. يتيح هذا التصميم نفاذية الضوء الإجمالية بنسبة 43% مع الحفاظ على نسبة التباين 1500:1. يتم حساب التباعد بين وحدات البكسل، والمعروف باسم نسبة الفتحة، بدقة عند 0.126 مم، مما يعمل على تحسين التوازن بين الشفافية وجودة الصورة.
التصنيع الدقيق
طبقات بلورية سائلة مشتتة من البوليمر مع اختلافات في السماكة يتم التحكم فيها في حدود ± 2 نانومتر
نظرة عامة على عملية التصنيع
يخضع الزجاج فائق النقاء-الذي يحتوي على أقل من 0.1% من الحديد لعملية تنظيف متعددة المراحل-تتضمن حمامات بالموجات فوق الصوتية بدرجة حرارة 60 لمدة 15 دقيقة.
تتلقى الركائز معالجة البلازما بقوة 150 وات لمدة 120 ثانية لضمان تجاوز مستويات الطاقة السطحية 72 داين/سم للحصول على التصاق الطبقة الأمثل.
يتم ترسيب أكسيد القصدير الإنديوم (ITO) من خلال رش المغنطرون عند درجات حرارة تصل إلى 300 درجة بمعدل ترسب يتراوح بين 50-100 نانومتر/دقيقة.
بنية بكسل دقيقة حيث تشغل كل -وحدة بكسل فرعية 35% فقط من المساحة المخصصة لها، مما يترك 65% شفافة لنقل الضوء بشكل مثالي.
هندسة الإضاءة الخلفية وإدارة السطوع
تتيح أنظمة الإضاءة الخلفية المتقدمة التحكم الأمثل في السطوع مع الحفاظ على الشفافية وكفاءة الطاقة
تكشف مواصفات السطوع المزدوج البالغة 200/600 شمعة/م² (APL 100%/25%) عن قدرات متطورة لإدارة الإضاءة الخلفية. يستخدم نظام الإضاءة الخلفية تقنية LED ذات الإضاءة الحافة - مع أفلام تحسين النقاط الكمومية (QDEF) التي تحقق 92% من التدرج اللوني DCI-P3.
تتكون مجموعة LED من 240 صمامًا ثنائيًا فرديًا مرتبة في 8 مناطق، يمكن التحكم في كل منها بشكل مستقل من خلال تعديل عرض النبضة (PWM) عند 3840 هرتز للتخلص من الوميض المرئي.
يوضح تباين السطوع بين 200 شمعة/م2 باللون الأبيض الكامل (APL 100%) و600 شمعة/م2 عند نمط النافذة 25% خوارزميات التعتيم المحلية المتقدمة. تقوم هذه الخوارزميات بمعالجة إشارات الفيديو الواردة في الوقت الفعلي-، وتحليل توزيع النصوع عبر 384 منطقة (شبكة 16 × 24) مع وقت استجابة يبلغ 8 مللي ثانية.
تعمل دوائر تعويض درجة الحرارة على ضبط تيار LED من 350 مللي أمبير عند 5 درجات إلى 280 مللي أمبير عند 45 درجة، مما يضمن سطوعًا ثابتًا عبر نطاق درجة حرارة التشغيل بالكامل. يشتمل نظام الإدارة الحرارية على موزعات حرارية من الألومنيوم ذات موصلية حرارية تبلغ 237 وات/م · كلفن، مما يحافظ على درجات حرارة الوصلات أقل من 85 درجة حتى في أقصى إعدادات السطوع.
8 مناطق مستقلة
تحكم دقيق في التعتيم المحلي لتحقيق التباين الأمثل
3,840 هرتز PWM
يزيل الوميض المرئي لمشاهدة مريحة
تعويض درجة الحرارة
يحافظ على سطوع ثابت عبر نطاق درجة الحرارة
384 تحليل المنطقة
-معالجة توزيع النصوع في الوقت الفعلي

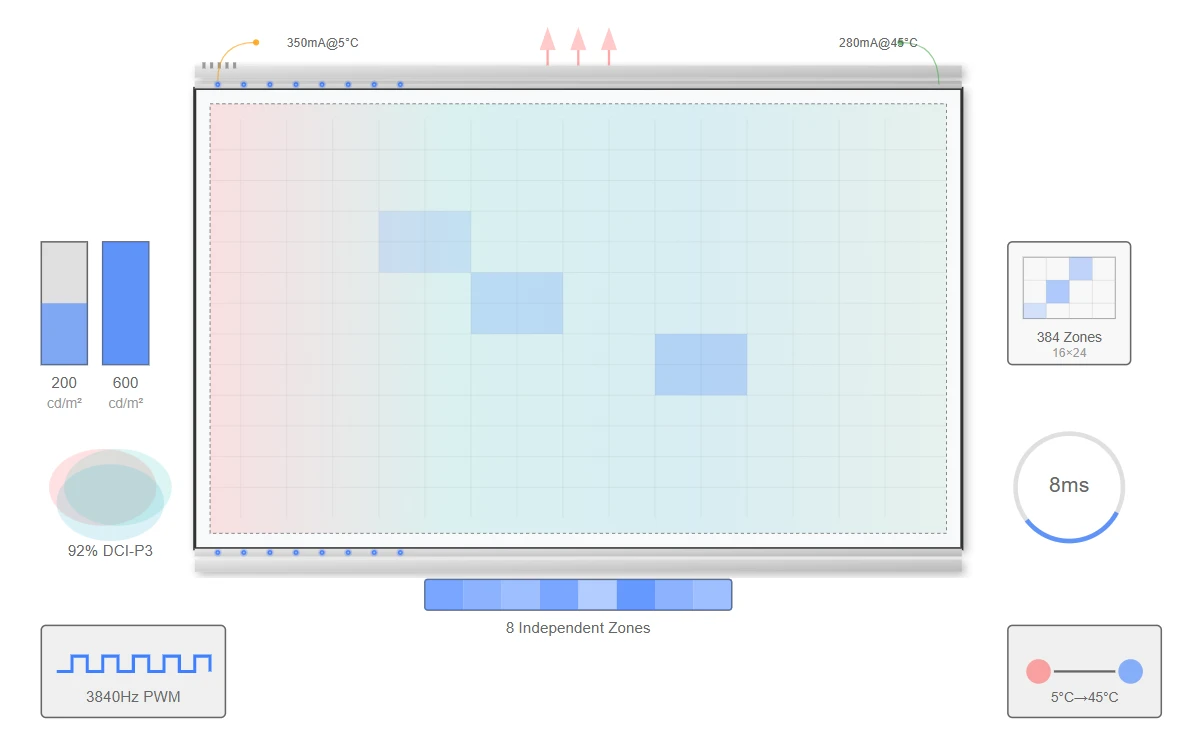

أداء السطوع
إخراج النصوع عبر ظروف مختلفة
أبيض كامل (APL 100%) 25% نمط النافذة

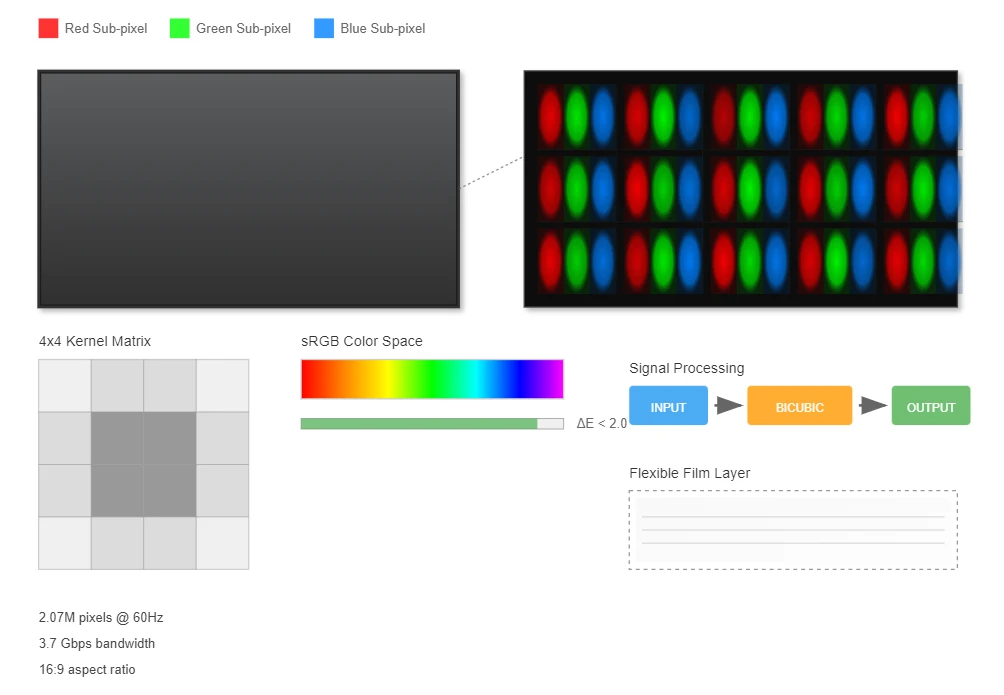

تحسين الدقة وكثافة البكسل

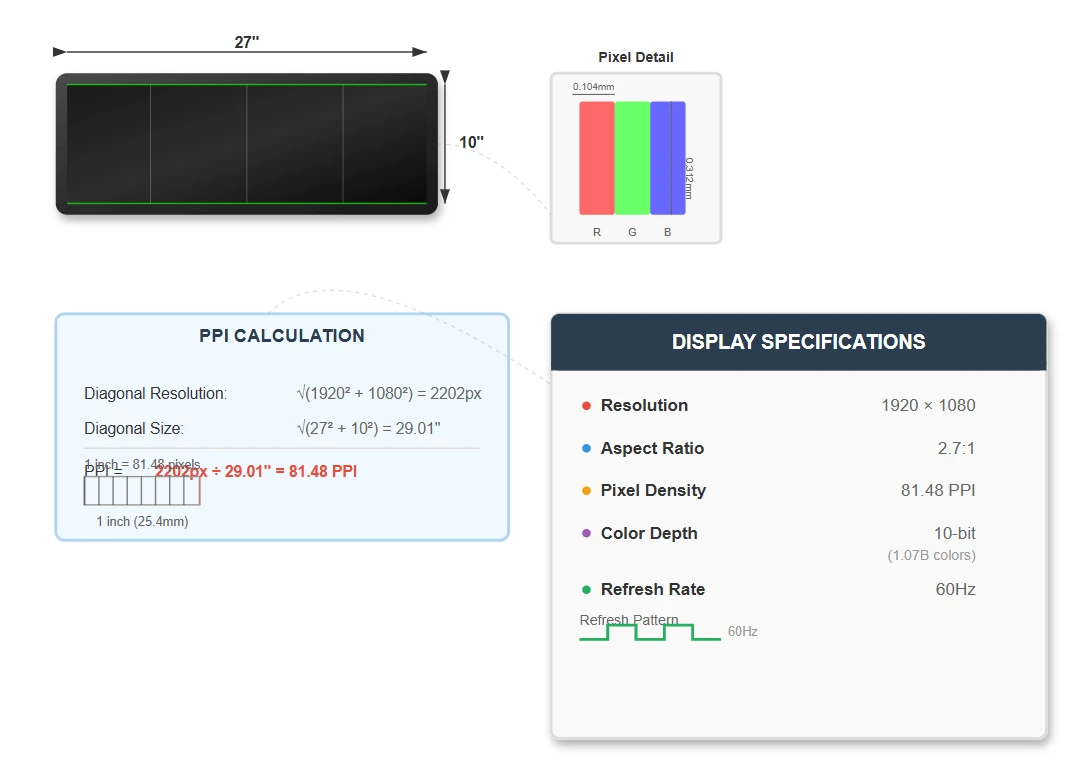

تخلق دقة الوضوح العالي الكامل 1920 × 1080 على شاشة مقاس 27 بوصة × 10 بوصة نسبة عرض إلى ارتفاع فريدة تبلغ 2.7:1، مما يؤدي إلى كثافة بكسل تبلغ 81.48 بكسل لكل بوصة (PPI).
عرض المقاييس
الدقة 1920 × 1080
نسبة الارتفاع 2.7:1
كثافة البكسل 81.48 نقطة في البوصة
أبعاد البكسل الفرعي-0.104 مم × 0.312 مم
عمق الألوان 10 بت (1.07 مليار لون)
معدل التحديث 60 هرتز
يتطلب هذا التكوين غير القياسي-خوارزميات قياس متخصصة للحفاظ على جودة الصورة عند عرض محتوى قياسي بنسبة 16:9. تنفذ وحدة التحكم في العرض استيفاءً ثنائيًا مع نواة 4 × 4 بكسل، وتعالج 2.07 مليون بكسل بمعدل تحديث 60 هرتز، مما يتطلب عرض نطاق ترددي يبلغ 3.7 جيجابت في الثانية.
تضمن تقنية شاشة الفيلم المرنة الشفافة دقة الألوان مع قيم Delta E أقل من 2.0 عبر طيف sRGB. يتم تحقيق هذا المستوى من الدقة من خلال عمليات المعايرة المتقدمة وخوارزميات إدارة الألوان المتطورة التي تحافظ على إعادة إنتاج الألوان بشكل متسق عبر سطح الشاشة بالكامل.
وقت الاستجابة وأداء الحركة
دوائر مضاعفة السرعة المتقدمة ومعالجة الحركة للحصول على صور متحركة واضحة ونقية
مواصفات وقت الاستجابة
1 مللي ثانية
الرمادي إلى الرمادي
8 مللي ثانية
MPRT
تشير مواصفات وقت الاستجابة المزدوجة إلى تنفيذ دوائر مضاعفة السرعة المتقدمة. تستخدم استجابة G2G التي تبلغ 1 مللي ثانية تقنيات زيادة الجهد الكهربي، حيث تطبق ما يصل إلى 150% من الجهد المستهدف لمدة 0.3 مللي ثانية الأولية قبل الاستقرار على المستوى المطلوب.
تتطلب هذه السرعة الزائدة القوية خوارزميات تنبؤية متطورة تحلل بيانات الإطار السابقة لمنع التجاوزات التي قد تؤدي إلى انخفاض جودة الصورة.
تقليل ضبابية الحركة
يشتمل قياس MPRT الذي تبلغ مدته 8 مللي ثانية على تقنية وميض الإضاءة الخلفية، مما يقلل من ضبابية الحركة بنسبة 75% مقارنة بالإضاءة المستمرة. تتراوح دورة التشغيل القوية من 25% عند السطوع العالي إلى 40% عند إعدادات السطوع المنخفض.
تتم مزامنة هذا الوميض مع معدل التحديث 60 هرتز للتخلص من الوميض المرئي، مما يضمن مشاهدة مريحة حتى أثناء فترات الاستخدام الممتدة.
تعويض درجة الحرارة
يحافظ على أوقات استجابة متسقة عبر درجات حرارة التشغيل من خلال جداول السرعة المخصصة المخزنة في 128 كيلو بايت من الذاكرة المخصصة.
مقارنة تكنولوجيا السرعة الزائدة
| تكنولوجيا | وقت الاستجابة | الجهد الزائد | خطر قطعة أثرية | أداء الحركة |
|---|---|---|---|---|
| سق قياسي | 8-10 مللي ثانية G2G | 110-120% | قليل | جيد |
| تعزيز السرعة الزائدة | 4-6 مللي ثانية G2G | 120-130% | واسطة | جيد جدًا |
| السرعة التكيفية | 1 مللي ثانية G2G | ما يصل إلى 150% | منخفض (مع توقع) | ممتاز |
الخصائص البصرية وهندسة الشفافية

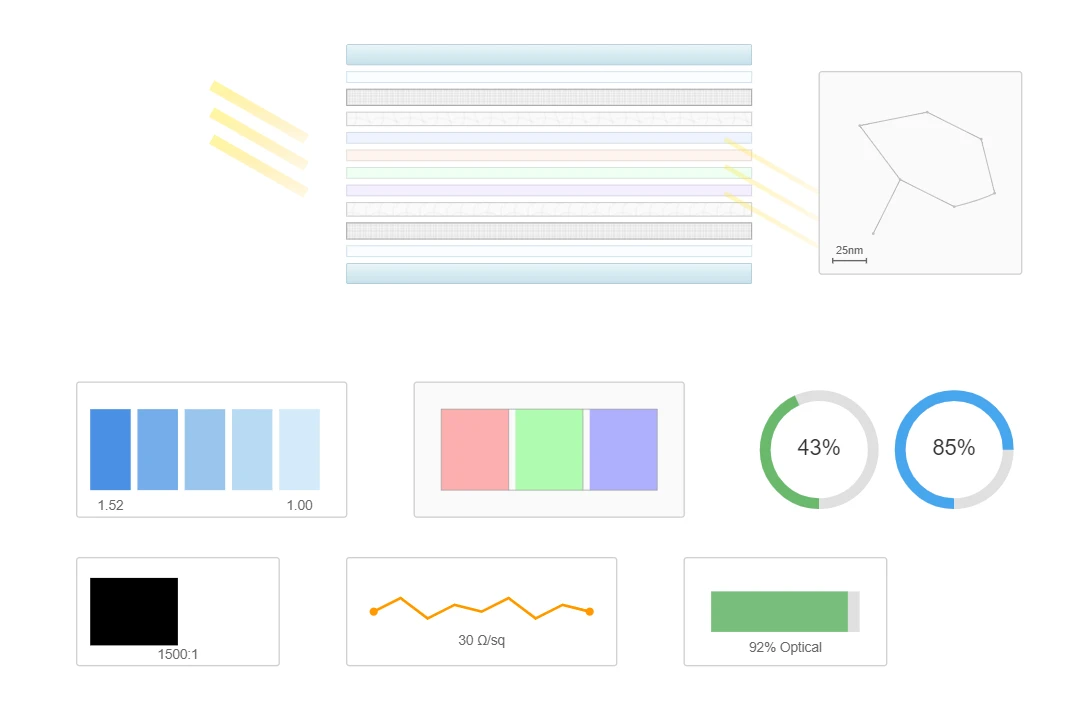

يتطلب تحقيق نفاذية الضوء بنسبة 43% مع الحفاظ على وظيفة العرض هندسة بصرية متطورة. يتكون هيكل اللوحة من 12 طبقة متميزة، تم تحسين كل طبقة من أجل الحد الأدنى من امتصاص الضوء.
يتم استبدال أفلام المستقطب، التي تمتص عادةً 50% من الضوء الساقط في شاشات LCD التقليدية، بمستقطبات الشبكة السلكية- مما يحقق كفاءة نقل بنسبة 85%. تعمل الطلاءات المضادة للانعكاس - مع مؤشرات الانكسار التي تنتقل تدريجيًا من 1.52 (الزجاج) إلى 1.0 (الهواء) على تقليل انعكاسات السطح إلى أقل من 0.5%.
الخصائص البصرية الرئيسية
نفاذية الضوء 43%
كفاءة المستقطب 85%
انعكاس السطح<0.5%
نسبة التباين 1500
تستخدم الطبقات الموصلة الشفافة أسلاكًا فضية نانوية يبلغ قطرها 25 نانومترًا وأطوالها 15 ميكرومترًا، مما يؤدي إلى إنشاء شبكة ترشيح ذات مقاومة للصفائح أقل من 30 أوم/متر مربع. يحافظ هيكل الشبكة هذا على نقل بصري بنسبة 92% مع توفير التوصيل المناسب لتبديل البكسل. تشتمل شاشة الفيلم المرنة الشفافة على فهرس-مواد مطابقة بين الطبقات، مما يقلل من الانعكاسات الداخلية التي قد تؤدي إلى تقليل نسبة التباين.
إدارة الطاقة وتحسين الكفاءة
أنظمة متطورة لتوزيع الطاقة وإدارتها لتحقيق الكفاءة المثلى
تمثل مواصفات استهلاك الطاقة التي تقل عن أو تساوي 180 واط إدارة متطورة للطاقة عبر أنظمة فرعية متعددة. تقوم الشاشة بتخصيص الطاقة على النحو التالي: نظام الإضاءة الخلفية (65%، 117 واط كحد أقصى)، وحدة التحكم في العرض ومعالجة الصور (20%، 36 واط)، دوائر قيادة اللوحة (10%، 18 واط)، والأنظمة المساعدة (5%، 9 واط).
ميزات الكفاءة

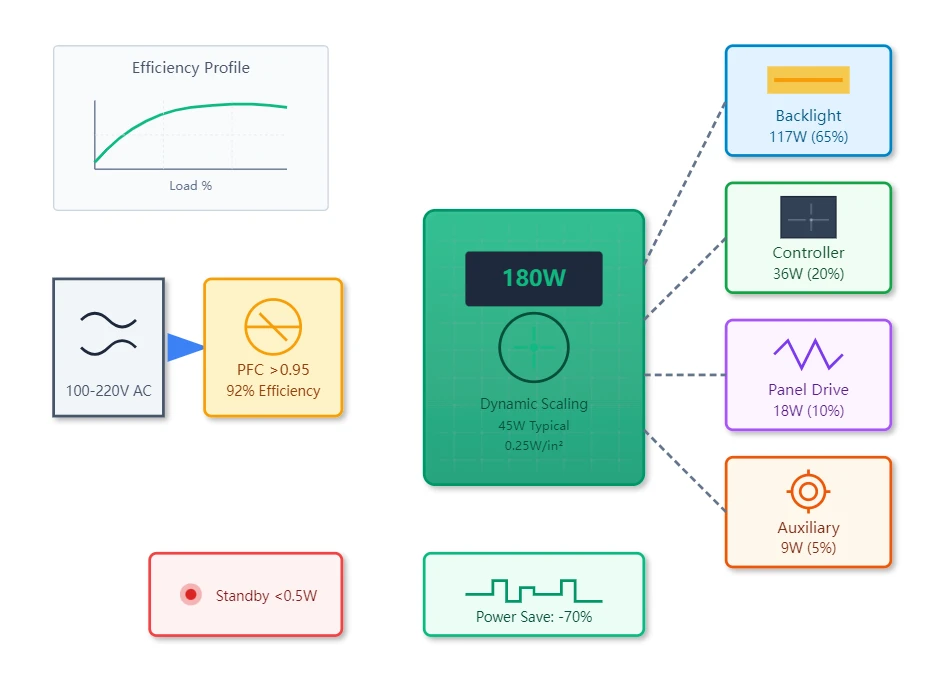

يعمل مقياس الطاقة الديناميكي على تقليل الاستهلاك إلى 45 وات أثناء عرض المحتوى النموذجي، مما يحقق كفاءة تبلغ 0.25 وات لكل بوصة مربعة.
يعمل مصدر الطاقة بكفاءة تصل إلى 92% عبر نطاق جهد الإدخال الذي يتراوح بين 100 فولت إلى 220 فولت تيار متردد.
يحافظ تصحيح عامل القدرة النشط (PFC) على عامل قدرة أعلى من 0.95.
يظل استهلاك الطاقة في وضع الاستعداد أقل من 0.5 وات، وهو ما يتوافق مع متطلبات Energy Star.
تعمل أوضاع توفير الطاقة القوية- على تقليل الاستهلاك بنسبة 70% أثناء عرض الصور الثابتة من خلال تقنيات التحديث الانتقائية.

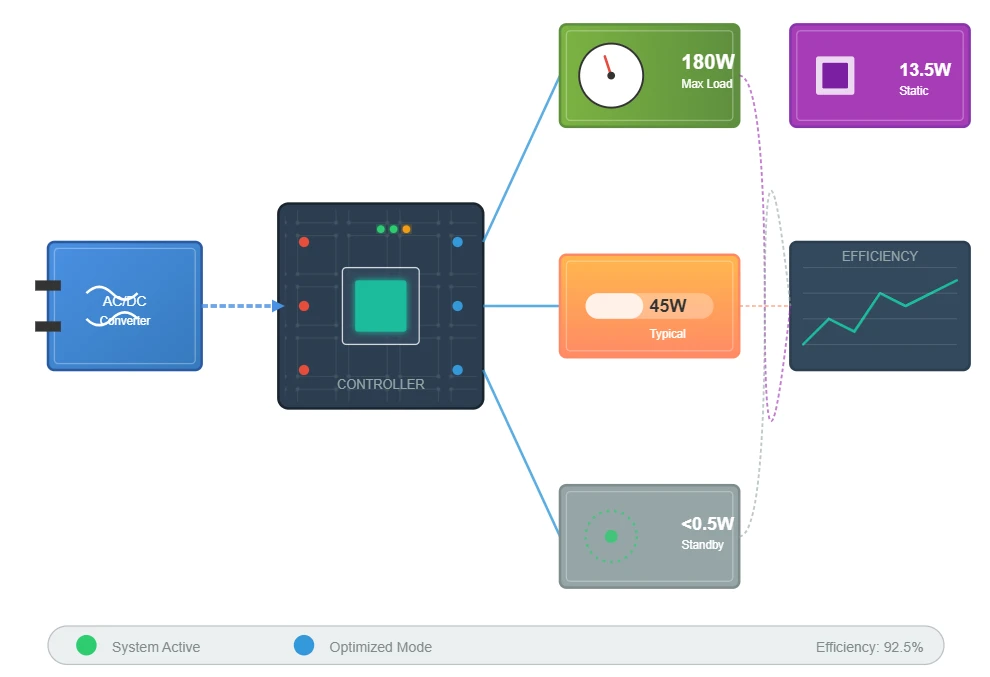

توزيع الطاقة
تخصيص طاقة النظام الفرعي عند الحمل الأقصى
سيناريوهات استهلاك الطاقة
الحد الأقصى للحمل (أبيض كامل) 180 وات
عرض المحتوى النموذجي 45 واط
عرض الصور الثابتة بقوة 13.5 وات
وضع الاستعداد<0.5W
القدرة على التكيف البيئي والموثوقية
نطاق درجة الحرارة
تعمل بشكل موثوق عبر 5 درجات إلى 45 درجة، مع أنظمة إدارة حرارية متخصصة تحافظ على الأداء الأمثل.
تحمل الرطوبة
مصمم للعمل في رطوبة نسبية تتراوح من 30% إلى 80% دون حدوث مشكلات في التكثيف أو تدهور الأداء.
القدرة على الارتفاع
تعمل بفعالية من مستوى سطح البحر حتى 5000 متر مع أنظمة تبريد متكيفة تعوض انخفاض كثافة الهواء.
ميزات التكيف البيئي
تشتمل الشاشة على أجهزة استشعار بيئية متعددة لمراقبة درجة الحرارة عند 6 نقاط، والرطوبة، والضغط الجوي، وضبط معلمات التشغيل في الوقت الفعلي-. على ارتفاعات عالية، تزيد سرعة مروحة التبريد بنسبة 15% لكل ارتفاع 1000 متر للتعويض عن انخفاض كثافة الهواء.
تستوعب آليات تعويض التمدد الحراري معاملات التمدد المختلفة لمكونات الزجاج (9×10⁻⁶/ درجة) وإطار الألومنيوم (23×10⁻⁶/ درجة). تحافظ الحشيات المرنة ذات صلابة Shore A التي تبلغ 60 على سلامة الختم عبر نطاق درجة الحرارة مع السماح بتوسيع تفاضلي بمقدار 2.3 مم.
اختبار الموثوقية
- 1000 ساعة من اختبار الحياة المتسارع عند 85 درجة و85% رطوبة
- عمر تشغيلي يصل إلى 50,000 ساعة في ظل الظروف العادية
- اختبار الاهتزاز لتسارع 10G عبر جميع المحاور
- اختبار الدورة الحرارية من -20 درجة إلى 60 درجة (1000 دورة)
50,000+
ساعات العمل
تكنولوجيا إعادة إنتاج الألوان والمعايرة
يتطلب عمق الألوان البالغ 10-بت والذي يدعم 1.07 مليار لون أنظمة متطورة لإدارة الألوان. تنفذ الشاشة جداول بحث ثلاثية الأبعاد (3D-LUT) بعقد 17×17×17، مما يتيح تحويلات مساحة اللون غير الخطية بدقة استيفاء تبلغ 0.1 Delta E.
تقوم معايرة المصنع بقياس استجابة الألوان وتصحيحها عند 729 نقطة، وتخزين بيانات التصحيح في ذاكرة غير متطايرة بسعة 2 ميجابايت.
مقاييس دقة اللون
10 بت
عمق اللون
<2.0
دلتا إي
1.07B
الألوان
92%
DCI-P3
تستخدم تقنية شاشة الفيلم المرنة الشفافة خوارزميات ثبات زمنية لتحقيق عمق ألوان مدرك بمقدار 10 بت من اللوحات الأصلية ذات 8 بت. تتناوب خوارزميات التحكم في معدل الإطارات (FRC) بين قيم الألوان المتجاورة عند 240 هرتز، وهي غير محسوسة للرؤية البشرية ولكنها تزيد من دقة الألوان بشكل فعال. تعمل الخوارزميات المتقدمة على منع ثبات الألوان في أنماط محددة معروفة بأنها تسبب اضطرابات بصرية.

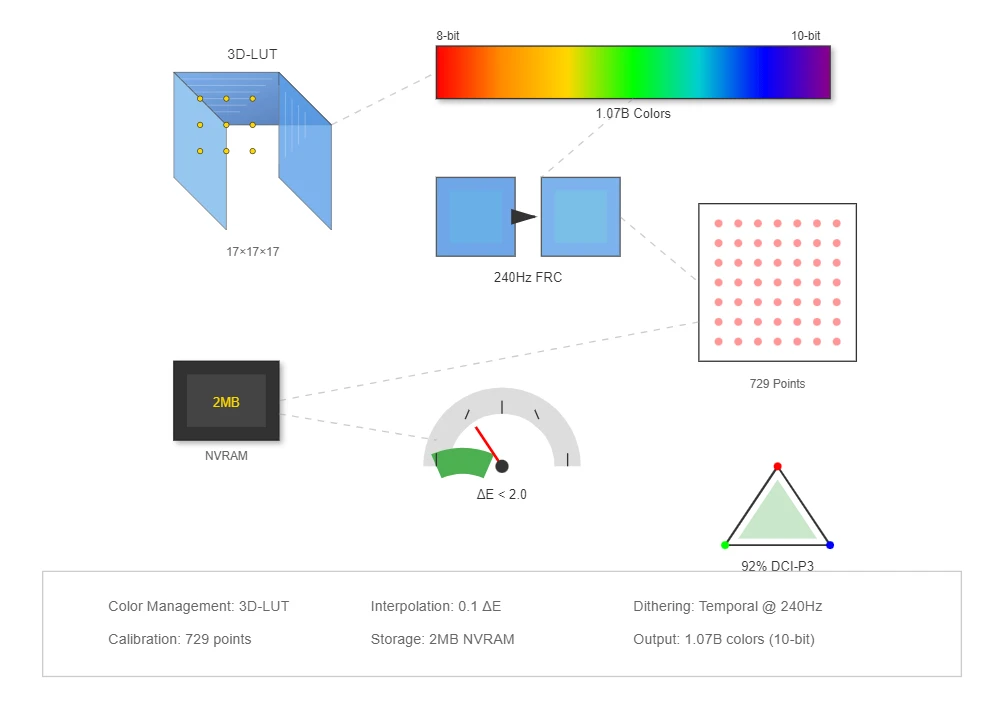

عملية معايرة الألوان
نظام إدارة الألوان
جداول البحث ثلاثية الأبعاد
تتيح 17 × 17 × 17 عقدة ثلاثية الأبعاد - LUT إجراء تحويلات دقيقة للألوان بدقة 0.1 Delta E
التردد الزمني
تحقق الخوارزميات المتقدمة عمق ألوان ملموسًا يبلغ 10 بت من اللوحات الأصلية ذات 8 بت
التحكم في معدل الإطار
يعمل FRC بمعدل 240 هرتز على تبديل قيم الألوان بشكل غير محسوس لزيادة دقة الألوان الفعالة
التصميم الميكانيكي والهندسة الإنشائية
هيكل متطور خفيف الوزن وهندسة دقيقة من أجل المتانة والأداء
بناء خفيف الوزن
يُظهر الوزن البالغ 1.5 كجم لشاشة مقاس 27 بوصة × 10 بوصة تقنيات بناء متقدمة خفيفة الوزن. يستخدم الهيكل سبائك الألومنيوم-المغنيسيوم (AZ91D) بكثافة تبلغ 1.81 جم/سم مكعب، مما يوفر نسب قوة-إلى-وزن تفوق 40% على هياكل الألومنيوم التقليدية.
تحافظ المكونات المصنعة آليًا باستخدام الحاسب الآلي (CNC) على تفاوتات قدرها ±0.05 مم، مما يضمن محاذاة اللوحة الدقيقة وهو أمر بالغ الأهمية للحفاظ على الوضوح البصري.
نظام التركيب التكيفي
يستوعب نظام التثبيت كلا الاتجاهين الرأسي والأفقي من خلال مقياس تسارع{0}}استشعار الجاذبية الذي يضبط اتجاه الصورة تلقائيًا خلال 500 مللي ثانية.
تعمل حوامل تخفيف الاهتزاز باستخدام مطاط السيليكون مع مقاومة مجموعة الضغط بنسبة 30% على منع تشويه الصورة في البيئات ذات حركة المرور العالية.
الميزات الهيكلية
الهندسة الدقيقة
تضمن المكونات المصنعة آليًا باستخدام الحاسب الآلي (CNC) بتفاوتات تبلغ ±0.05 مم المحاذاة المثالية للوحة
تخفيف الاهتزاز
يتم تركيب مطاط السيليكون مع مقاومة مجموعة الضغط بنسبة 30%
الاتجاه التلقائي-
يعمل مقياس تسارع استشعار الجاذبية- على ضبط اتجاه الصورة خلال 500 مللي ثانية
إدارة الكابلات
تحافظ القنوات المتكاملة على نصف قطر الانحناء المناسب لمنع تدهور الإشارة
معالجة الإشارات والاتصال
تقوم وحدة التحكم في العرض بمعالجة الإشارات الواردة من خلال أخذ عينات من المحول التناظري إلى الرقمي (ADC) 12-بت 12 بت عند 165 ميجاهرتز، مما يدعم دقة تصل إلى 1920 × 1080 عند 60 هرتز.
تشتمل إمكانيات معالجة الإشارات الرقمية (DSP) على قياس الوقت الفعلي-وإزالة التداخل وتقليل الضوضاء، ويتم تنفيذها في مصفوفة بوابة قابلة للبرمجة (FPGA) في الحقل- تحتوي على 200000 عنصر منطقي. تدعم شاشة الفيلم المرنة الشفافة تنسيقات إدخال متعددة من خلال الكشف التلقائي والتبديل خلال ثانيتين.
تقنيات تحسين الصورة
شحذ الحافة
إخفاء غير حاد بنصف قطر قابل للتعديل (0.5-2.0 بكسل) وقوة (0-200%)
تحسين التباين الديناميكي
يحلل توزيع الرسم البياني عبر 256 خانة، ويضبط منحنيات جاما للحصول على التباين الأمثل
معالجة الكمون المنخفض
تعمل جميع عمليات المعالجة بزمن انتقال أقل من 16.7 مللي ثانية، مما يضمن تأخير إطار واحد- عند التشغيل بمعدل 60 هرتز
تعمل عمليات تحسين الصورة هذه بشكل متضافر للحفاظ على سلامة الصورة مع التكيف مع أنواع المحتوى المختلفة وظروف العرض. تسمح البنية المستندة إلى FPGA- بتحديثات البرامج الثابتة المستقبلية لتحسين قدرات المعالجة عند توفر خوارزميات جديدة.

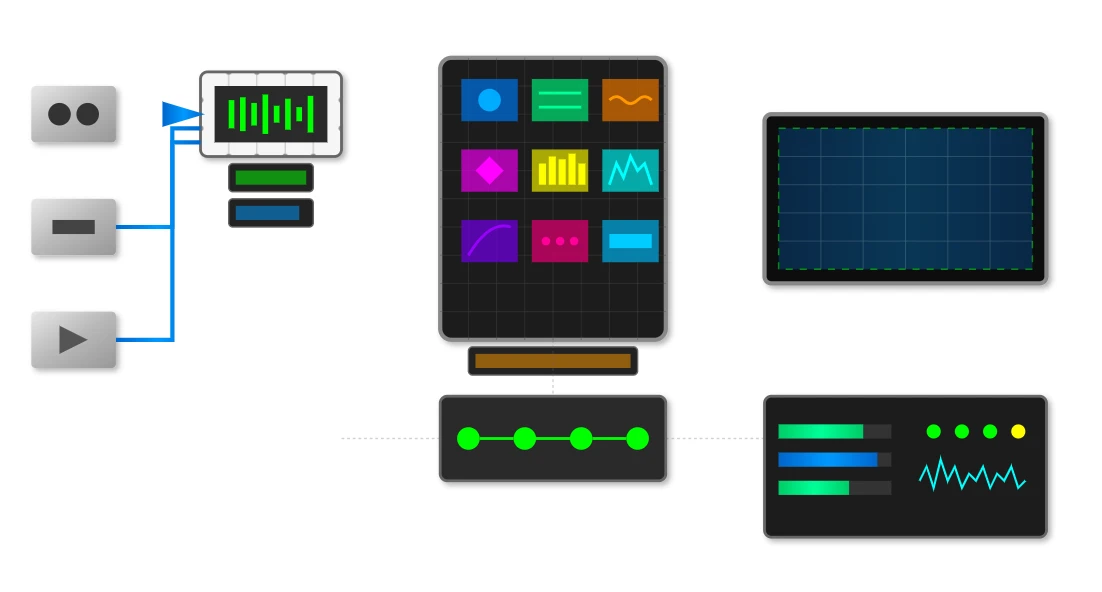

خط أنابيب معالجة الإشارات
مواصفات المعالجة الفنية
قرار ADC 12 بت
تردد أخذ العينات 165 ميجا هرتز
عناصر المنطق FPGA 200000
وقت تبديل الإدخال<2 seconds
زمن الوصول للمعالجة<16.7ms
بروتوكولات ضمان الجودة والاختبار
تضمن عمليات الاختبار والفحص الصارمة الأداء والموثوقية المتسقة
الفحص البصري الآلي

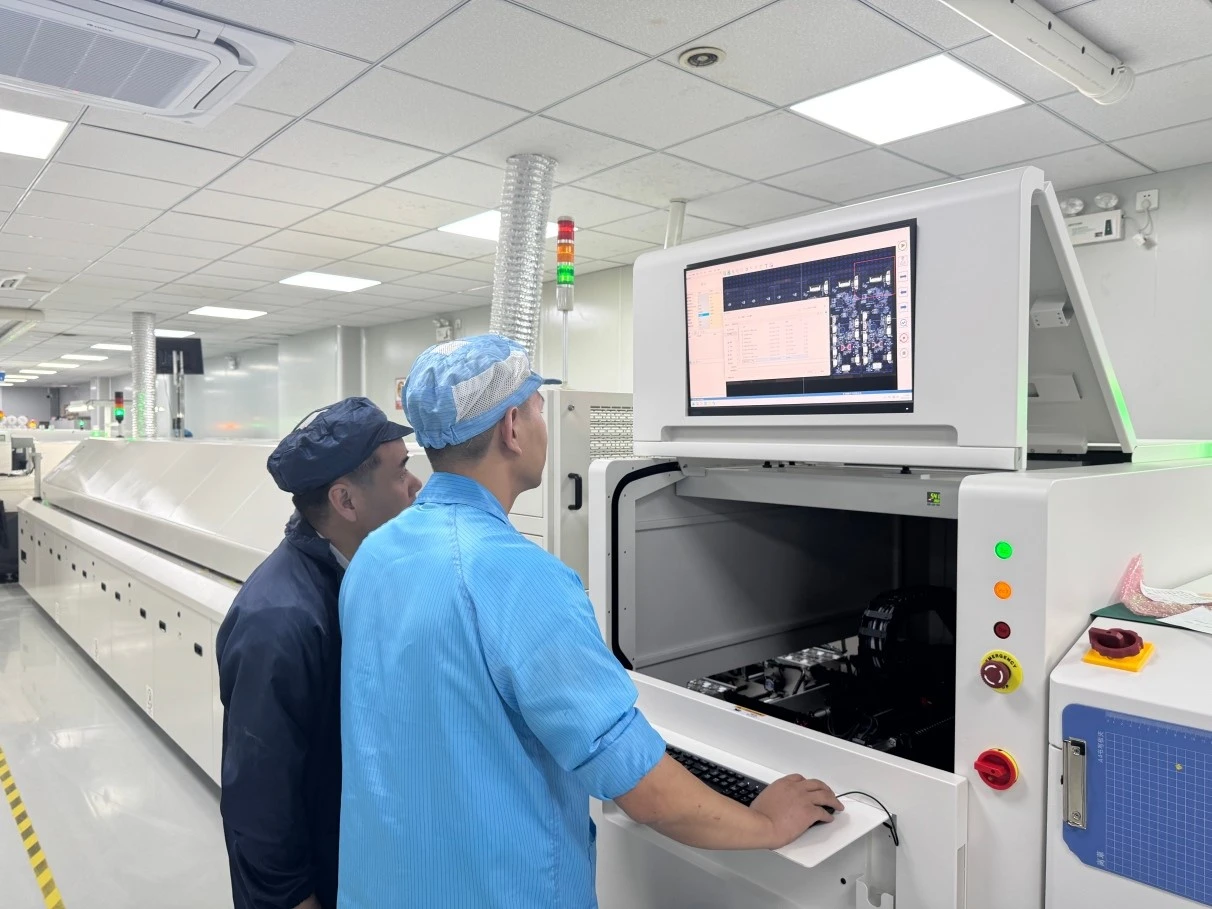

تطبق مراقبة جودة التصنيع أنظمة الفحص البصري الآلي (AOI) التي تفحص كل شاشة في 15 نقطة تفتيش طوال فترة الإنتاج. تحدد خوارزميات الكشف عن العيوب شذوذات البكسل واختلافات التوحيد والتلوث بدقة تصل إلى 99.7%.
انسخ-في الاختبار
تخضع كل شاشة فيلم مرنة وشفافة لاختبارات الاحتراق لمدة 72-ساعة بالتناوب بين الحد الأقصى للأنماط البيضاء والمعقدة، لتحديد حالات الفشل المبكرة قبل الشحن.
إجراءات المعايرة والتحقق
معايرة الألوان
يستخدم مقاييس الطيف الإشعاعي التي تقيس إحداثيات الألوان بدقة ±0.0005 في مساحة الألوان CIE 1931. تضمن معايرة المصنع عند 729 نقطة إعادة إنتاج الألوان بشكل متسق.
اختبار التوحيد
تضمن القياسات عبر 25 نقطة بقاء اختلافات النصوع أقل من 10% وانحرافات درجة حرارة اللون أقل من 200 كلفن عبر سطح الشاشة بالكامل.
التحقق من الأداء
يتضمن التحقق النهائي من الجودة قياسات وقت الاستجابة باستخدام كاميرات عالية السرعة-تلتقط الصور بمعدل 1000 إطار في الثانية، والتحقق من صحة مقاييس الأداء المحددة البالغة 1 مللي ثانية و8 مللي ثانية.
قائمة فحص مراقبة الجودة
فحص عيوب البكسل
قياس زمن الاستجابة
فحص السلامة الميكانيكية
توحيد النصوع
اختبار استهلاك الطاقة
التحقق من صحة معالجة الإشارات
التحقق من دقة الألوان
فحص الإجهاد البيئي
التحقق من الأداء النهائي
